Распиновки чипов C64

_
_

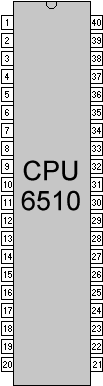

6502 CPU

`Pin`	`Signal`		`Pin`	`Signal`
`01` `02` `03` `04` `05` `06` `07` `08` `09` `10` `11` `12` `13` `14` `15` `16` `17` `18` `19` `20`	`Ø1 IN` `RDY` `IRQ` `NMI` `AEC` `Vcc` `A0` `A1` `A2` `A3` `A4` `A5` `A6` `A7` `A8` `A9` `A10` `A11` `A12` `A13`		`40` `39` `38` `37` `36` `35` `34` `33` `32` `31` `30` `29` `28` `27` `26` `25` `24` `23` `22` `21`	`RES` `Ø2 IN` `R/W` `DB0` `DB1` `DB2` `DB3` `DB4` `DB5` `DB6` `DB7` `P0` `P1` `P2` `P3` `P4` `P5` `A15` `A14` `GND`

_
_

6526 CIA

`Pin`	`Signal`		`Pin`	`Signal`
`01` `02` `03` `04` `05` `06` `07` `08` `09` `10` `11` `12` `13` `14` `15` `16` `17` `18` `19` `20`	`Vss` `PA0` `PA1` `PA2` `PA3` `PA4` `PA5` `PA6` `PA7` `PB0` `PB1` `PB2` `PB3` `PB4` `PB5` `PB6` `PB7` `PC` `TOD` `Vcc`		`40` `39` `38` `37` `36` `35` `34` `33` `32` `31` `30` `29` `28` `27` `26` `25` `24` `23` `22` `21`	`CNT` `SP` `RS0` `RS1` `RS2` `RS3` `RES` `DB0` `DB1` `DB2` `DB3` `DB4` `DB5` `DB6` `DB7` `Ø2` `FLAG` `CS` `R/W` `IRQ`

_
_

6567 VIC

`Pin`	`Signal`		`Pin`	`Signal`
`01` `02` `03` `04` `05` `06` `07` `08` `09` `10` `11` `12` `13` `14` `15` `16` `17` `18` `19` `20`	`DB6` `DB5` `DB4` `DB3` `DB2` `DB1` `DB0` `IRQ/` `LP` `CS/` `R/W` `BA` `Vdd` `COLOUR` `S/LUM` `AEC` `PH0` `RAS/` `CAS/` `Vss`		`40` `39` `38` `37` `36` `35` `34` `33` `32` `31` `30` `29` `28` `27` `26` `25` `24` `23` `22` `21`	`Vcc` `DB7` `DB8` `DB9` `DB10` `DB11` `A10` `A9` `A8` `A7` `A6("1")` `A5(A13)` `A4(A12)` `A3(A11)` `A2(A10)` `A1(A9)` `A0(A8)` `A11` `PHIN` `PHCL`

(мультиплексные адреса в скобках)

_
_

SID

`Pin`	`Signal`		`Pin`	`Signal`
`01` `02` `03` `04` `05` `06` `07` `08` `09` `10` `11` `12` `13` `14`	`CAP 1A` `CAP 1B` `CAP 2A` `CAP 2B` `RES` `Ø2` `R/W` `CS` `A0` `A1` `A2` `A3` `A4` `GND`		`28` `27` `26` `25` `24` `23` `22` `21` `20` `19` `18` `17` `16` `15`	`Vdd` `AUDIO OUT` `EXT IN` `Vcc` `POT X` `POT Y` `D7` `D6` `D5` `D4` `D3` `D2` `D1` `D0`

_
_

MOS 906 114-01 PLA

`Pin`	`Signal`		`Pin`	`Signal`
`01` `02` `03` `04` `05` `06` `07` `08` `09` `10` `11` `12` `13` `14`	`FE` `17` `16` `15` `14` `13` `12` `11` `10` `F7` `F6` `F5` `F4` `GND`		`28` `27` `26` `25` `24` `23` `22` `21` `20` `19` `18` `17` `16` `15`	`Vcc` `18` `19` `I10` `I11` `I12` `I13` `I14` `I15` `OE` `F0` `F1` `F2` `F3`

_
_
_
_

MOS 901 225-01 ROM
MOS 901 226-01 ROM
MOS 901 227-02 ROM

`Pin`	`Signal`		`Pin`	`Signal`
`01` `02` `03` `04` `05` `06` `07` `08` `09` `10` `11` `12`	`A7` `A6` `A5` `A4` `A3` `A2` `A1` `A0` `D0` `D1` `D2` `GND`		`24` `23` `22` `21` `20` `19` `18` `17` `16` `15` `14` `13`	`Vcc` `A8` `A9` `CS1` `CS2` `A10` `A11` `D7` `D6` `D5` `D4` `D3`
